適用箇所・施工事例≪ グレーチングストッパーSPトップページ

グレーチングストッパー


SPの型式 適 用 範 囲 摘  要
逆U型フック グレーチング厚
(蓋がかり厚)
標 準 品
(車道及び歩道)
Type 165(160) 19mm〜65mm 1)逆U型フックの標準厚:t=2mm

2)従来品の逆U型フック(t=3mm)も対応可能です

3)逆U型フック欄の( )は、従来品逆U型フックの呼び名

4)特注品は、左記以外でも、グレーチングの厚さ・形状等を考慮し、設計・製作いたします
Type 205(200) 40mm〜105mm
Type 230(225) 40mm〜130mm
特注品
(大型、特殊グレーチング等)
Type 265(260) 135mm〜165mm
Type 295(290) 135mm〜200mm

※1 橋梁・高架部の排水枡(鋳鉄製等)の場合、「グレーチングストッパーSSP」をご検討下さい。

※2 小型U字溝 及び 円形側溝(プレハイ)・各種の縁塊等の特殊箇所には、「グレーチングストッパーSPM」をご検討下さい。

※3 金具の設置組数は、目的・グレーチングの型式・状況等を考慮して決定します。原則、2組以上/グレーチング1枚とし、大型グレーチングや4点ボルト固定と同等に固定する場合、騒音防止等には、4組/グレーチング1枚を推奨します。

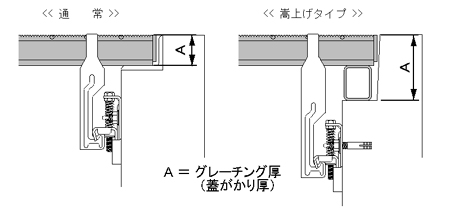

※4 グレーチング厚は、グレーチング及び嵩上げ部分(下図を参照)を含みます。

グレーチングストッパー

施工事例

 SP (標準タイプ)

 道の駅 駐車場

  (細目グレーチング)

.

 SP (標準タイプ)

 乗入れ部 道路側溝

  (細目グレーチング)

.

 SP (標準タイプ)

 駐車場等の出入口の横断側溝

  (細目グレーチング)

.

 SP (標準タイプ)

 バス停付近の街渠桝

  (細目グレーチング)

.

 SP (標準タイプ)

 道路脇の排水桝

  (並目グレーチング)

.

 SP (標準タイプ)

 交差点部の可変側溝
  (破損した固定ボルトの代用)

  (並目グレーチング)

.

 SP (標準タイプ)

 交差点部 横断側溝
  (破損1本固定ボルトの代用)

  (並目グレーチング)

.

 SP (標準タイプ)

 交差点部 横断側溝

  (並目グレーチング)

.

 SP (標準タイプ)

 交差点部 横断側溝

  (並目グレーチング)

.

 SP (特注タイプ)

 交差点部 排水桝

  (大型グレーチング)

.
