グレーチングストッパーSSP

橋梁・高架排水桝用

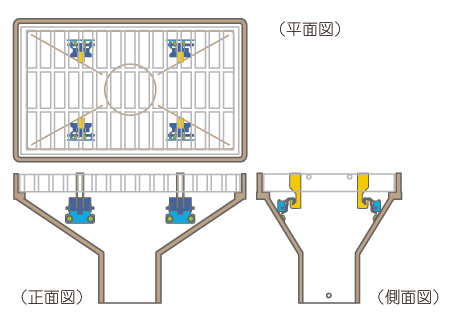

橋梁・高架の排水桝(鋳鉄製)に対応します。
(ただし、桝・蓋の形状に合わせ、本体や逆U型フックの加工が必要となります。)

特徴

@グレーチングとコンクリート側溝及び桝内壁に取り付けたグレーチングストッパーSSP本体を逆U型フックで一体化し、跳ね上がり・浮き上がりの防止を図ります。

A橋梁用鋳鉄製桝は、橋梁のタイプ・設置年度により様々な桝が存在するため、より詳細な検討が必要となります。それにより、個々に設計・製作いたします。

BグレーチングをグレーチングストッパーSSP本体スイングフックのスプリングで、常にストレスをかけておきグレーチングが外力により上部に跳ね上がろうとする応力をスプリングで吸収させています。そのためスイングフックはその都度、細かな開閉動を繰り返します。

Cグレーチングの騒音抑止 / 防止対策品としても効果が得られます。

DグレーチングストッパーSSP本体設置後の取付け / 取外し(SSPシリーズ専用引き上げ器を使用)は、1〜2分以内 / 1セットと短時間で施工が可能です。

E強度に関しては、100万回以上の衝撃試験を実施致しておりますが、各部材の変形・スプリングのヘタリ・機能不良等、異常は全く発生しておりません。
