□グレーチングどうしを連結することにより、跳ね上がり・浮き上がり防止を図ります。
□駐車場等のみぞぶたにも対応できます。
□隣接するグレーチングの隙間は、5mmまで対応できます。
特徴 ≪ グレーチングストッパー ≪ トップページ
タイプＮⅠ型 | タイプＮⅡ型 | タイプＮⅢ型

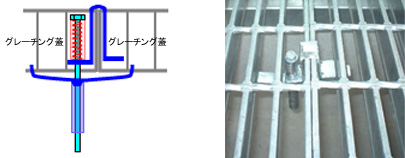

グレーチングストッパータイプＮⅠ型、ＮⅠ-Ｍ型
U型側溝[グレーチング＋グレーチング]連結用

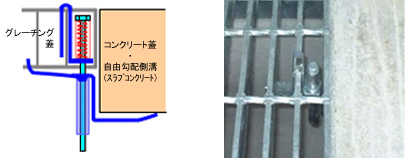

グレーチングストッパータイプＮⅡ型
U型・自由匂配側溝[コンクリート蓋等＋グレーチング]連結・固定
□コンクリート蓋等とグレーチングと連結及び固定することにより、跳ね上がり・浮き上がり防止を図ります。
□U型側溝のコンクリート蓋とグレーチングを連結する場合や、
自由匂配側溝のコンクリートスラブとグレーチングを固定することができます。
□コンクリート蓋等とグレーチングの厚さの差に合わせて３種類あります。
・ＮⅡ型 （ Ａ ・ Ｂ ・ Ｃ ） －適用範囲表 参照－

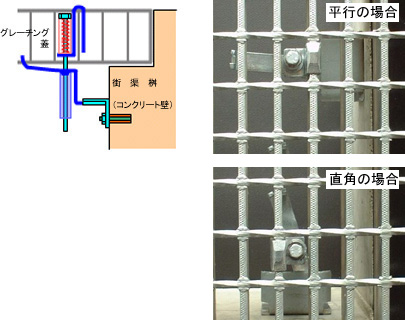

グレーチングストッパータイプＮⅢ型
桝蓋(街渠桝)[桝内壁＋グレーチング]固定用
□桝内壁とグレーチングを固定することにより、跳ね上がり・浮き上がり防止を図ります。
□桝内壁部に専用金具（アタッチメント）を取り付ける事により、
グレーチングを固定する事ができます。
□ＮⅢ型は、グレーチングのベアリングバーと桝コンクリート内壁面が
平行・直角いずれの場合も設置可能です。
□グレーチング底部とアンカー位置との差によって３種類あります。
・ＮⅢ型 （ Ａ ・ Ｂ ・ Ｃ ） －適用範囲表 参照－
