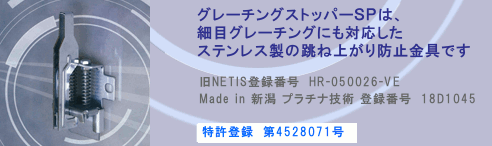

グレーチングストッパーSP

ダブルタイプ

内蔵スプリングが2本

設計価格 4,000円 〜 / 組 [送料は別料金となります]

重量 732g / 組

(1組 : 本体、逆U型フック、アンカープラグ2本を含む)


※1.逆U型フック及びアンカープラグは、設置場所のグレーチングや側溝・桝の形状に
   あわせ、数種類あります。

※2.単価は標準タイプの価格です。特注タイプ(適用範囲)は、別途お問合せ下さい。

SPリフト205・295

SPリフト

SPシリーズ専用引き上げ器 (繰り返し使用可能)

SPリフト205・295 標準対応

設計価格 3,100円 / 組 [送料は別料金となります]


セットプレート

専用セットプレート

アンカー位置スミ出し用 (繰り返し使用可能)

設計価格 1,100円 / 枚 [送料は別料金となります]

特 徴

@コンクリート側溝又は街渠桝内壁に取り付けたグレーチングストッパーSP(以下、「GST-SP」という)本体とグレーチングを逆U型フックで一体化し、跳ね上がり・浮き上がりの防止を図ります。

A細目/並目を問わずベアリングバーの肉厚が7mm以下を標準とします。8mm以上は別途対応いたします。

B車道・歩道を問わずコンクリート内壁にGST-SP本体が設置出来るスペース(溝幅は最低300mm)があれば設置が可能です。

CGST-SP本体スライドフックのスプリングで、常にストレスをかけておきグレーチングが外力により上部に跳ね上がろうとする応力を吸収させています。そのためスライドフックはその都度、細かな上下動を繰り返します。

Dグレーチングの騒音抑制対策としても効果が得られます。

EGST-SP本体設置後の取付け/取外しは、SPリフト(SPシリーズ専用引き上げ器)により極めて短時間で可能です。

F耐久性に関しては、100万回の衝撃試験を実施致しておりますが、各部材の変形・スプリングのヘタリ・機能不良等、異常は全く発生しておりません。又、引張り強度についても所定の強度を確認しております。
