グレーチングストッパー タイプＮⅢ型の場合
タイプＮⅢ型のアタッチメントが設置できるよう、所定の位置に振動ドリルφ10.5mmで削孔し、φ10mm コンクリートアンカープラグを打込み、アタッチメントをナットで固定します。
上部金具・下部金具がフリーな状態になるまで、ボルトを緩めます。
アタッチメントを見定めて位置決めし、ベアリングバー上部よりタイプＮⅢ型を挟み込みます。

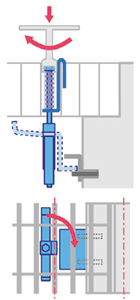

タイプＮⅢ型のボルト頭部をＴ型レンチ等で上から押し下げたまま時計回りに回転させ、タイプＮⅢ型の下部金具をアタッチメントに合わせます。
Ｔ型レンチ等での上からの押しつけを緩め、タイプＮⅢ型の下部金具をベアリングバー底部にはめ込みます。
Ｔ型レンチ等でボルトを時計回りで締込み、ボルトがスプリング外周のビニールチューブに接する程度迄締込み、設置完了です。
<<< 設置完了図
注１） ボルト頭はグレーチング天端より5mm程度低い位置まで締め込みます。ただし、締め込み過ぎには注意して下さい。
注２） アタッチメントは、必ずグレーチングベアリングバーと平行又は直角するコンクリート内壁面の所定位置/ 寸法に設置して下さい。上記の所定位置以外で取付けた場合には､ボルト曲がりの不具合が発生します。
注３） 桝の内寸は300 × 300mm以上を標準としますが、300mm未満の内寸の場合は、取付方法/ 削孔用振動ドリル等についてご相談下さい。
注４） 取付け完了後、必ず、目視 及び 触診等で金具のガタつき・ゆるみ等がないか確認して下さい。
注５） 取付けの際は、「グレーチングストッパー使用上の注意事項」、カタログ（ダウンロード）も併せてご覧下さい。
